dip插件产品002

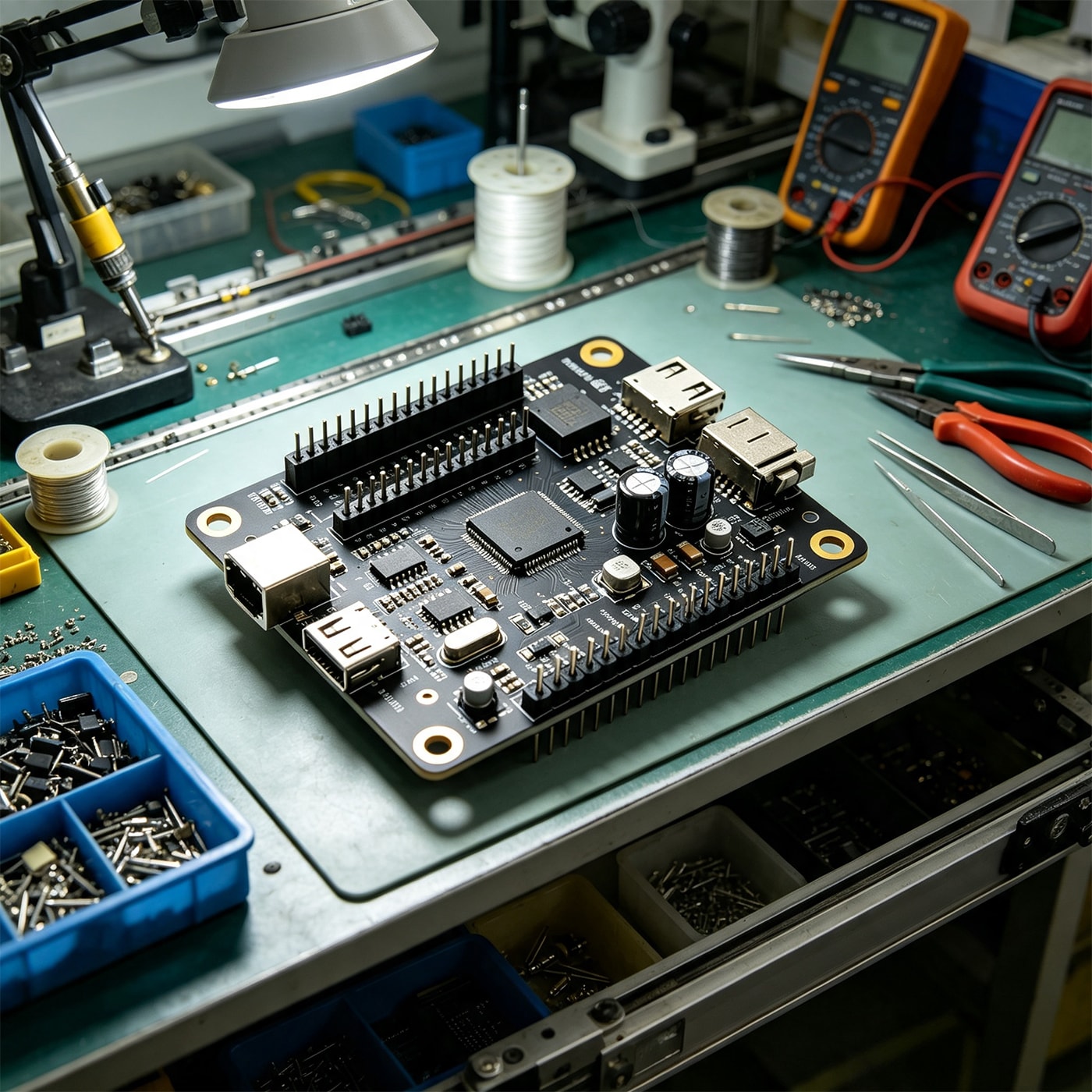

dip 插件产品 002 为黑色阻焊 PCBA 加工板卡，采用 SMT 贴片与 DIP 插件混合工艺，四角设置镀金安装孔。板卡搭载主控芯片、各类贴片元器件，电解电容、多组排针、USB 接口、网口等连接器通过 DIP 插件工艺完成插装焊接，多用于嵌入式控制与硬件开发设备。

板卡中心布设密脚主控芯片，周边分布各类贴片阻容与驱动器件；DIP 工艺装配多组高低密度排针，提供充足 IO 扩展资源，方便外接传感器与执行部件。板载网口、多组 USB 接口，实现数据传输、程序烧录与外设接入，满足通信与调试需求。电源回路配置插件式电解电容，实现稳压滤波，电路走线做隔离处理，降低信号干扰，保障板卡长时间稳定工作。

生产流程包含 SMT 锡膏贴装回流、DIP 插件插装、波峰焊焊接工序。成品经过 AOI 光学检测结合人工复检，重点核查插件引脚焊接状态，排查漏插、虚焊、连焊等工艺缺陷，兼顾精密贴片芯片与大体积插件器件的加工质量。

该 DIP 插件成品支持样机打样及中小批量生产，可提供 PCB 制版、元器件代采、通电功能测试一站式服务。适配嵌入式开发板、小型工控模块、物联网终端等产品，DIP 直插接口便于接线调试，助力客户缩短硬件研发周期，是一款接口资源丰富、工艺可靠的 SMT+DIP 混合工艺 PCBA 产品。
