dip插件产品005

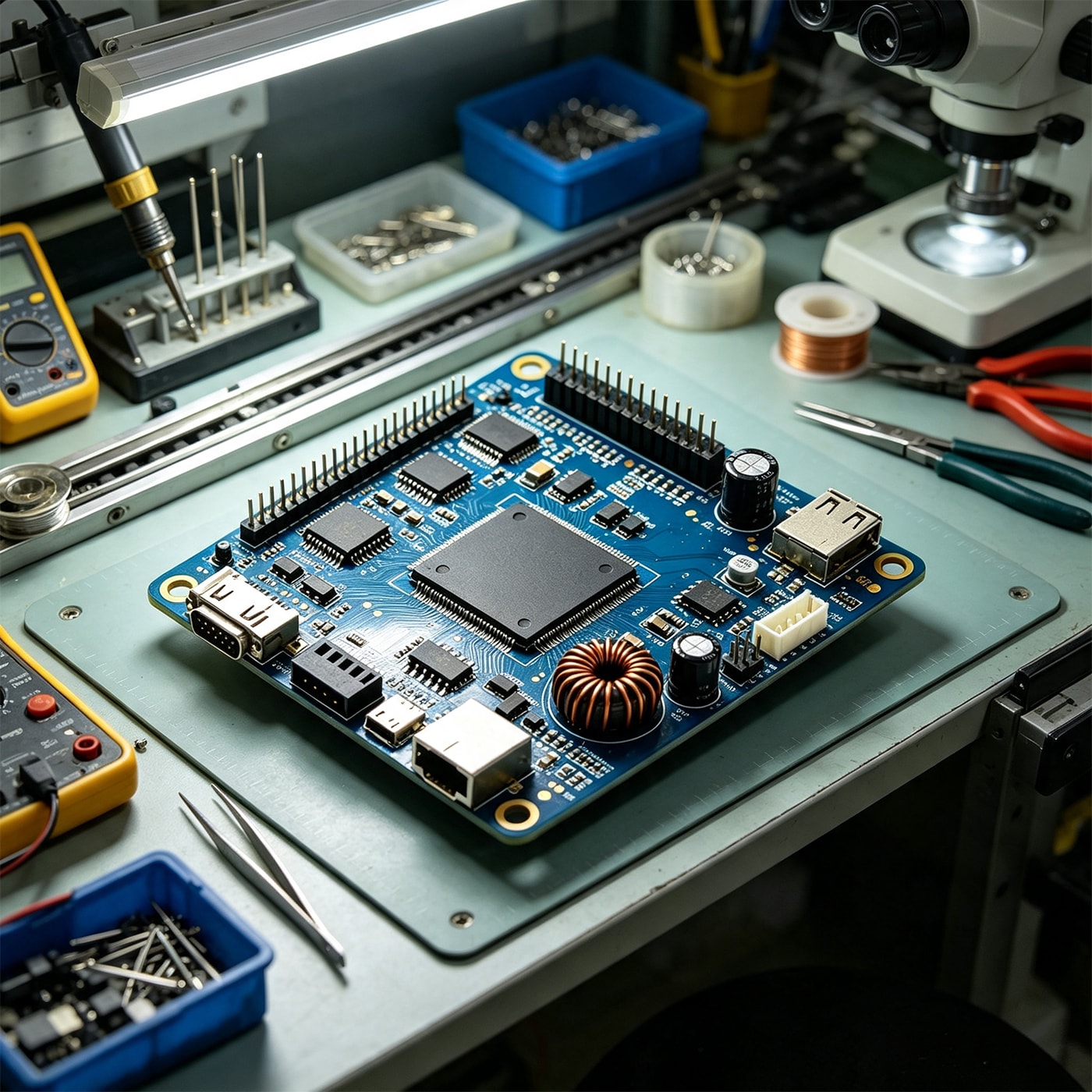

dip 插件产品 005 为蓝色阻焊方形 PCBA 板卡，四角配置金属化安装孔，采用 SMT 贴片与 DIP 插件混合加工工艺。板卡搭载大尺寸密脚主控芯片、多颗功能处理芯片，排针、DB 串口座、网口、USB 接口、电解电容、功率电感等器件通过 DIP 直插工艺完成焊接，面向高性能嵌入式工控硬件。

板卡中心为主控处理器，周边分布多路功能芯片；板上多组 DIP 排针提供大量 IO 扩展引脚，可外接传感器、执行机构。配备 DB 串口、网口、USB 等 DIP 插接接口，兼顾传统串口调试、网络通信与外设接入；功率电感与插件电解电容组成电源处理单元，完成电压转换与滤波稳压。PCB 对高速信号、电源回路分区布局，降低电磁干扰，保障复杂工况下运行稳定。

生产流程先完成 SMT 密脚芯片贴片回流焊接，再进行 DIP 插件组装、波峰焊焊接。成品执行 AOI 光学检测加人工复检，重点核查直插器件引脚焊接质量，排查漏插、虚焊、短路等工艺问题，兼顾精密贴片芯片与大体积插件器件的加工良率。

该 DIP 插件成品支持样机打样与批量生产，可配套 PCB 制版、元器件代采、通电老化测试一站式服务。适配工业控制板、数据采集模块、智能网关等设备，丰富的直插接口便于调试与整机装配，有效缩短客户硬件开发周期，是一款算力较强、接口齐全的 SMT+DIP 混合工艺 PCBA 加工产品。
