dip插件产品003

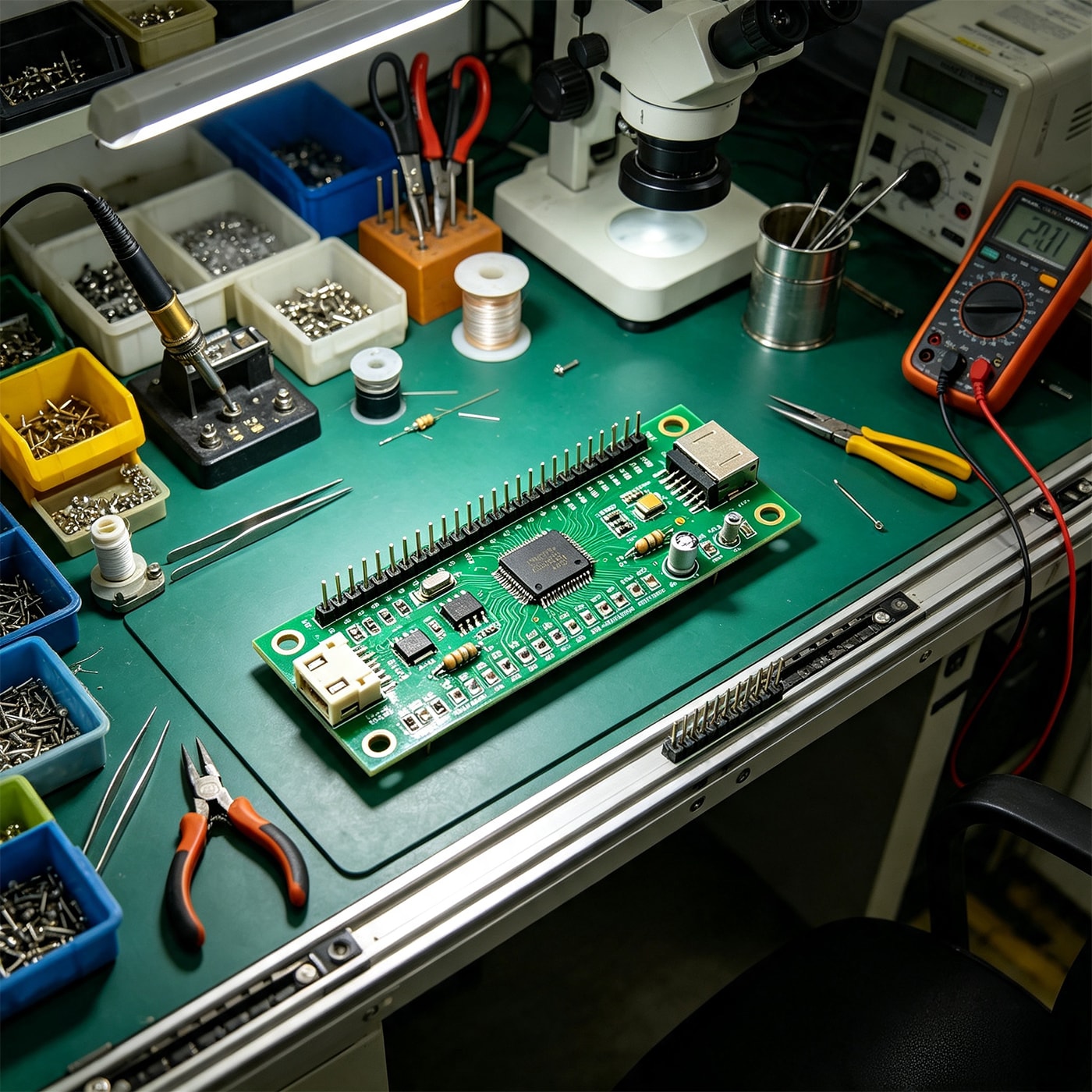

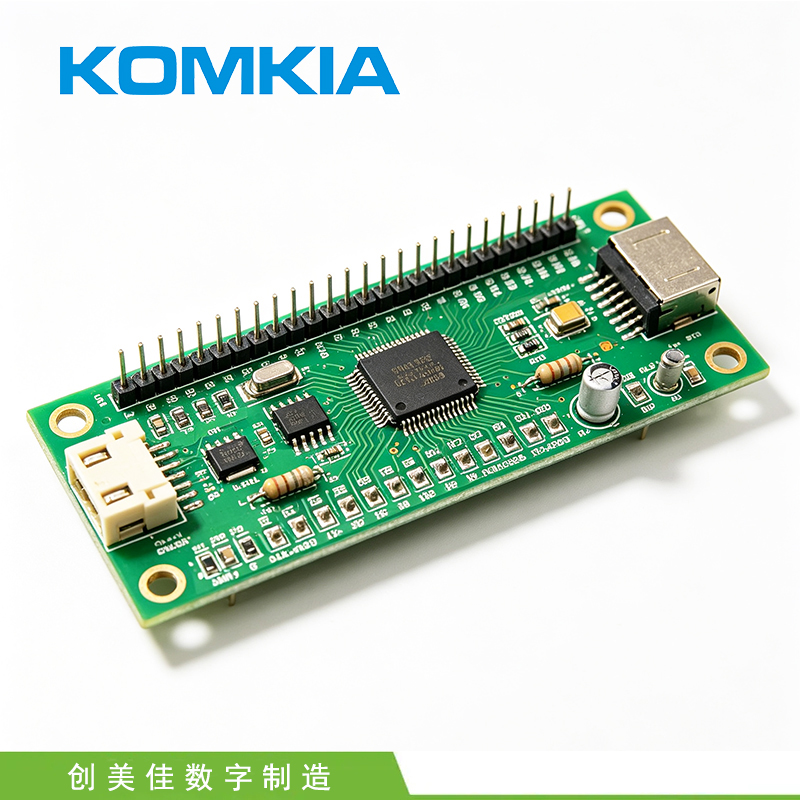

dip 插件产品 003 为长条形绿色阻焊 PCBA 板卡，采用 SMT 贴片与 DIP 插件混合加工工艺，板卡四角预留金属化安装孔。板载 QFP 主控芯片、贴片功能器件，排针、接插件、色环电阻、电解电容等器件采用 DIP 直插工艺完成焊接，适用于小型工控采集与嵌入式控制设备。

板卡中间为主控处理芯片，负责信号运算处理；长边布置高密度 DIP 排针，提供多路 IO 扩展接口，便于外接传感器与执行器件。板侧配置 DIP 插接座与 USB 接口，实现供电、数据通信与程序烧录；色环电阻、电解电容通过直插装配，完善电源滤波与信号调理电路，板卡走线经过优化，降低信号串扰，保障采集信号稳定可靠。

生产流程依次完成 SMT 贴片回流焊接，再开展 DIP 插件、波峰焊工艺加工。成品经过 AOI 光学检测配合人工插件复检，重点检查直插元器件引脚焊接质量，规避漏插、虚焊、引脚上锡不足等问题，兼顾密脚贴片芯片与直插元件的加工良率。

该 DIP 插件成品支持样机打样与中小批量生产，可配套 PCB 制版、元器件代采、通电老化测试一站式服务。直插式接口方便现场接线调试，广泛用于数据采集模块、小型驱动控制板、物联网终端等项目，帮助客户加快硬件产品落地，是一款结构紧凑、扩展性良好的 SMT+DIP 混合工艺 PCBA 加工产品。
